防静电接地桩

来源:本站原创  作者:zhufeng  修改日期:2015年12月15日  阅读数:
产品介绍:

防静电接地的方法有很多,以下介绍二种信息产业部下属防静电质检中心推荐的防静电接地的方法。

        方法一、EPA内防静电接地要求如下

        1、EPA内每个防静电装备(工作台,存放架等)应单独与防静电接地相连接。

        2、每个防静电装备的单独接地导线截面面积应不上于2mm2,多个防静电装备接地汇总线的导电线直径不小于3mm2,接地母线的截面积应不小于10mm2。防静电接地线宜采用裸铜线,以便检查和维护,如带有绝缘外皮,则外皮颜色应为黄绿色。

       3、防静电装备接地线宜与防静电地坪接地网络引出线(通常设置在生产厂房的建筑支撑柱和隔断旁)直接连接,以便节省用料和使地线布局合理。另外,防静电接地线也可连接到接地汇总线后,再与接地母线连接,如图所示:






        4、防静电工具、装置等接地端子允许使用易于装拆的各种夹式连接器,例如:鳄鱼夹、插头座,但应确保电气连接的可靠。

       5、各防静电单独接地线,汇流线,母线的连接,可采用钎焊,锡熔焊,压力连接件,卡箍等,但应具有一定的机械强度和良好的电器连接。

       6、防静电桌垫,地垫,传输带等非金属导体与防静电接地线连接时,紧密接触面积不小于1.5cm2(传输带应不小于60cm2)



       方法二、单独设置的EPA外防静电接地埋设

       对于单独设置的防静电接地线可采用下列方式设置:

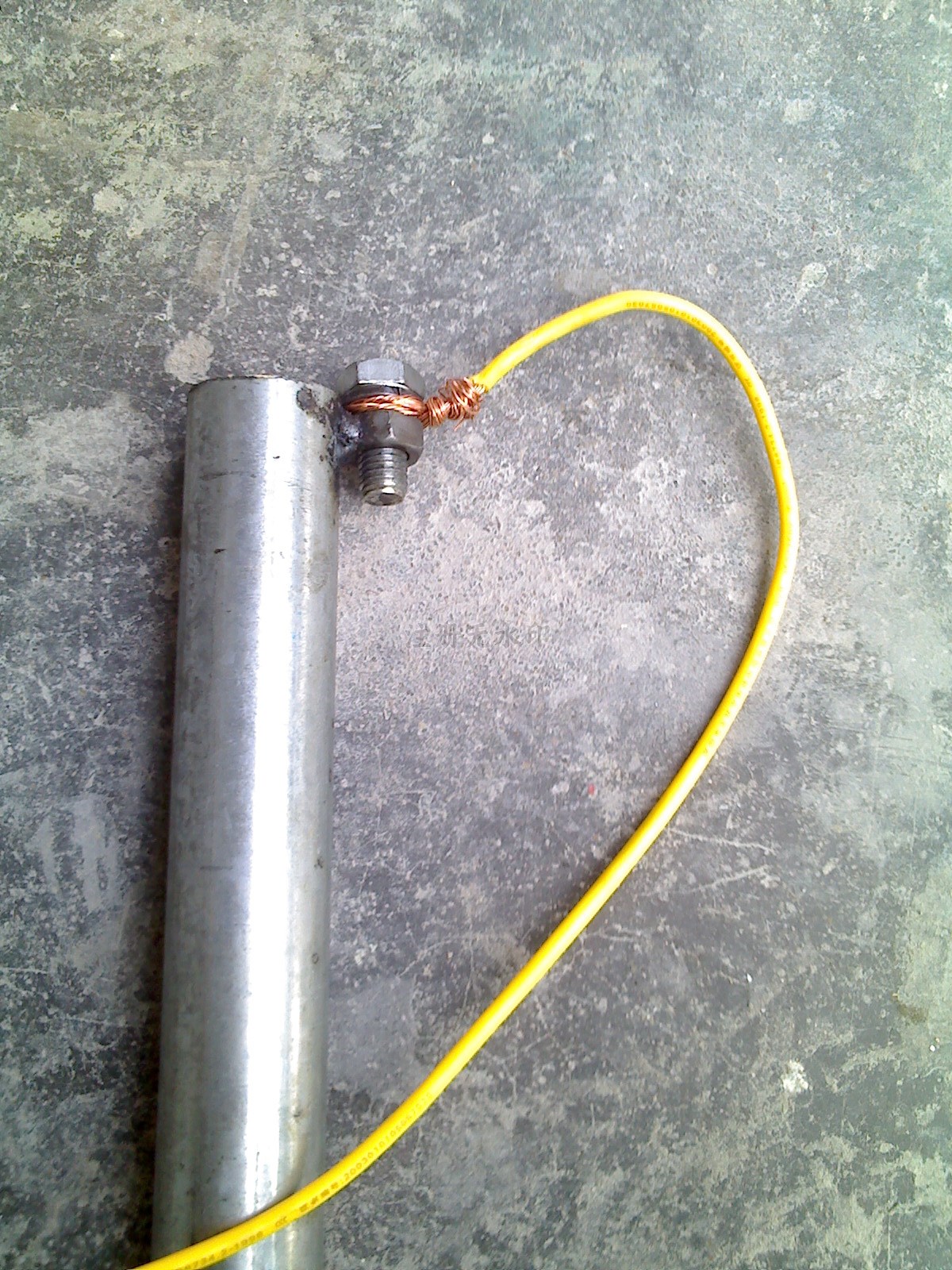

       1、使用长2.5m,直径20mm以上的接地钢钎或壁厚3mm以上,直径40mm以上的镀锌钢管做接地桩:

       2、接地装置的埋设地点应距建筑物2m以外,在土壤电阻率较低的地方,并避免靠近烟道或其他热源处,以免土壤干燥,而使电阻率增高。不应在垃圾、灰渣及对接地装置有腐蚀的土壤中埋设。

       当埋设在距建筑物入口或人行道的距离小于3m时,应在接地装置上面敷设50-80mm厚的沥青层。
       假如必须敷设在腐蚀性较强的场所,采用镀锡,镀锌等防腐措施,或适当加大截面。
       如必须敷设在土壤电阻率较高的处所,不能满足接地电阻值要求时,可用人工处理土壤的方法(如加降阻剂、导电粉、氯化钠等)来降低土壤电阻率。接地线的铺设位置应不防碍设备的拆除与检修。

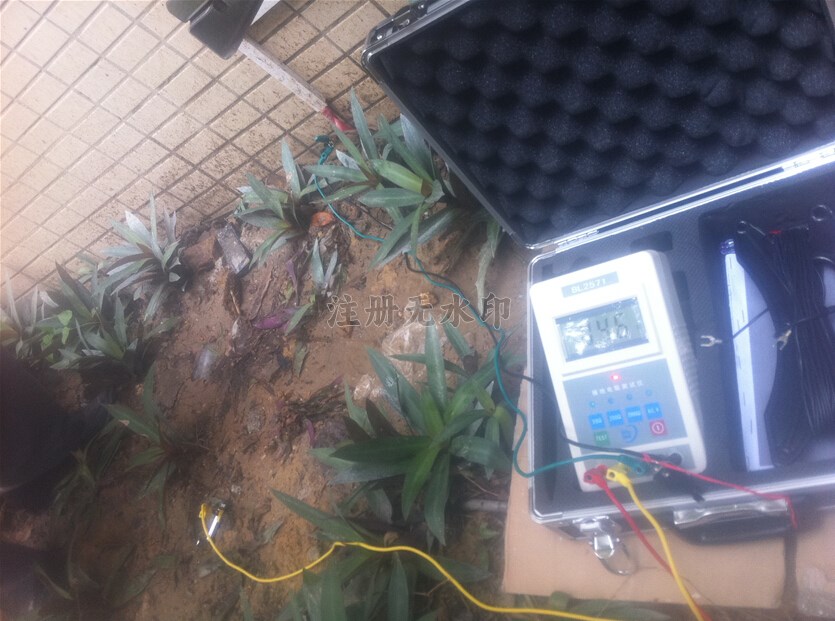

       3、接地装置的埋入深度及布置方式应按设计要求施工。一般埋入地中的接地桩顶端应距地面0.5-0.8m;埋设时,钢管的下端要削尖,钢管的下端要加工成尖或圆管打扁垂直打入地下,扁钢埋入地下要立放;埋设前先挖一宽0.6m,深1m的地沟,再将接地桩打入地下,上端露出沟底0.1-0.2m,以便焊接地线;埋设前要检查所有连接部分,必须用电焊、锡焊、气焊焊接牢固,其接触面一般不得小于3cm2;埋入后接地桩周围要回填新土并夯实,不得填入砖石,焦渣等;为测量接地电阻方便,应在适当位置加装接线卡子,以备测量接地电阻之用。

      4、通常防静电接地桩可根据土壤干燥程度设置,一般设置1-3根,呈三角形或一字形排列。桩之间距离大约3m左右,用宽30mm以上,厚4mm以上镀锌扁钢并联焊接后引出地面。

      5、埋设地线的注意事项:

       (1)接地线与接地桩的连接必须牢固,要有足够的机械强度,引线不要过长;

       (2)要采用耐腐蚀的接地桩金属;

       (3)要保持接地桩附近土壤的质量,并采取措施防止接地电阻变大;

       (4)防静电地线应是永久性的;

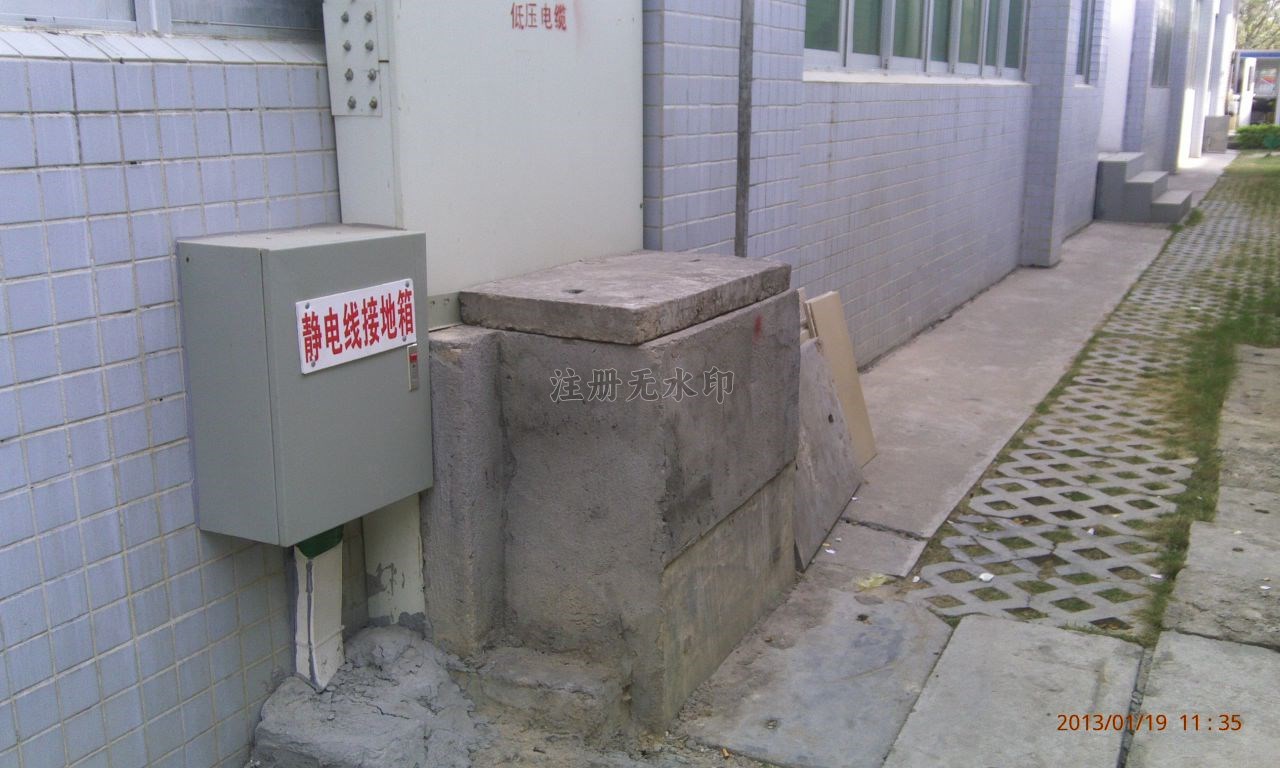

       (5)EPA内地线埋设必须有标志,如图所示。
