BT-ESD-600 防静电环氧彩砂地坪
性能特点
倍特丽 ®BT-ESD-600 防静电环氧彩砂地坪是彩色导电石英砂搭配特种无溶剂导静电环氧，经双组分一体化固化成型的无缝复合型工业地坪。产品以整体全域导电为核心设计，摒弃传统表面涂刷导电层、树脂掺导电粉的被动防静电工艺；以导电砂为内部导电骨架，在地坪内部搭建三维连续导电网络，静电泄放通道稳定长效、无衰减。
基材选用无溶剂改性导静电环氧树脂，兼顾高粘接强度、高致密性与优异耐候性能。成品整体厚度 3～5mm，哑光、亮光两种饰面的力学性能、防静电参数完全一致，支持全系列 RAL 色卡定制调色。地坪兼具本征永久防静电、超高耐磨、基层附着力强、耐酸碱溶剂腐蚀等综合性能，适配各类静电管控、防爆等级要求严苛的工业场所。
适用范围
关键字:
BT-ESD-600 防静电环氧彩砂地坪
类别:
防静电ESD功能地坪系统

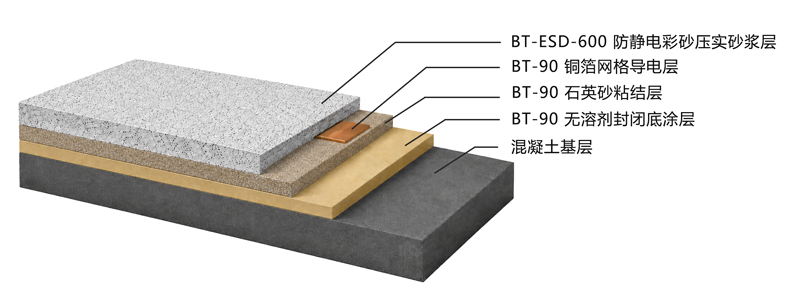

产品结构
施工工艺
| 工序序号 | 工序名称 | 施工详细要求 |
|---|---|---|
| 1 | 基层防水处理 | 一楼地面、存在返潮渗水隐患基面，施工前完整做防水处理，杜绝后期地坪起鼓脱层 |
| 2 | 基面打磨修复 | 针对地面坑洼、起砂、高低差进行修补，整体打磨后全面除尘，保证基层坚实干燥洁净 |
| 3 | 滚涂封闭底涂 | 滚涂 1 道倍特丽 ®BT-90 无溶剂底油，封闭水泥毛细孔，提升层间附着力 |
| 4 | 石英砂粘结层施工 | 长毛滚筒复涂 BT-90 底油，趁湿均匀抛撒 100 目石英砂，形成过渡粘结层 |
| 5 | 铺设铜箔导电层 | 粘结层干燥后，按规范间距铺设铜箔网格 / 铜箔导电带，预留接地点位，搭建底层汇流导电网络 |
| 6 | 防静电彩砂混合料摊铺 | BT-ESD-600 防静电环氧压砂浆料与防静电彩砂按 1:8 配比搅拌均匀，依据设计厚度，使用砂浆摊铺机平铺于铜箔导电层上方 |
| 7 | 机械压实整平 | 专用地坪抹光机整体压实砂浆层，消除内部空隙，提升地坪密实度与耐磨性能 |
| 8 | 整体灌浆封填 | 使用 BT-ESD-600 浆料灌满压实后的彩砂层缝隙，形成一体化导电结构 |
| 9 | 接地端子引出 | 将铜箔导电网格统一连接预埋防静电接地端子，接入厂区专用接地系统 |
| 10 | 面层静置养护 | 面层施工完成 24 小时后方可人员行走，养护满 7 天后方可通行叉车、重型设备 |
配套施工说明
1. 整体养护周期：2～4 天，养护期禁止人员、设备进场使用；
2. 质保年限：工程保修期 1 年，地坪正常工况保用寿命 15 年以上；
3. 施工工期：常规场地施工周期 10 天以上，面积、环境湿度会小幅调整工期；
4. 安全注意事项：地面打磨作业粉尘量大，施工人员佩戴防尘防护用具，现场保持通风。
材料参考用量
1. 倍特丽 ®BT-ESD-600 树脂浆料：1.5～2.0 kg/m²
防静电彩砂：8～12 kg/m²（根据地坪 3～5mm 厚度微调）
技术参数
通用物理、力学、耐介质性能
| 检测项目 | 执行标准 | 实测指标 |
|---|---|---|
| 颜色与外观 | 目测法 | 色泽均匀，表面平整光滑，无针孔、颗粒、色差 |
| 可施工操作时间 | 环境温度区分 | 15℃：40min；25℃：20min；35℃：10min |
| 表干时间 | GB/T 22374-2008 | ≤6h |
| 实干时间 | GB/T 22374-2008 | ≤48h |
| 邵氏 D 硬度 | GB/T 2411-1980 | 85 |
| 拉伸粘结强度 | GB/T 16777-1997 | ≥2.5MPa（破坏面为水泥基层，层间无脱粘） |
| 耐磨性能（750g/500r）失重 | GB/T 1768-2006 | 0.017g |
| 抗压强度 | ASTM C579 | 80MPa |
| 清水浸泡 168h 耐水性 | GB/T 22374-2008 | 不起泡、不脱落，无变色 |
| 120# 溶剂汽油 72h 耐油性 | GB/T 22374-2008 | 不起泡、不脱落，无变色 |
| 10% 硫酸 48h 耐酸性 | GB/T 22374-2008 | 不起泡、不脱落，无变色 |
| 20% 氢氧化钠 48h 耐碱性 | GB/T 22374-2008 | 不起泡、不脱落，无变色 |
防静电导电专项性能（新增）
| 检测项目 | 执行标准 | 实测区间 | 补充说明 |
|---|---|---|---|

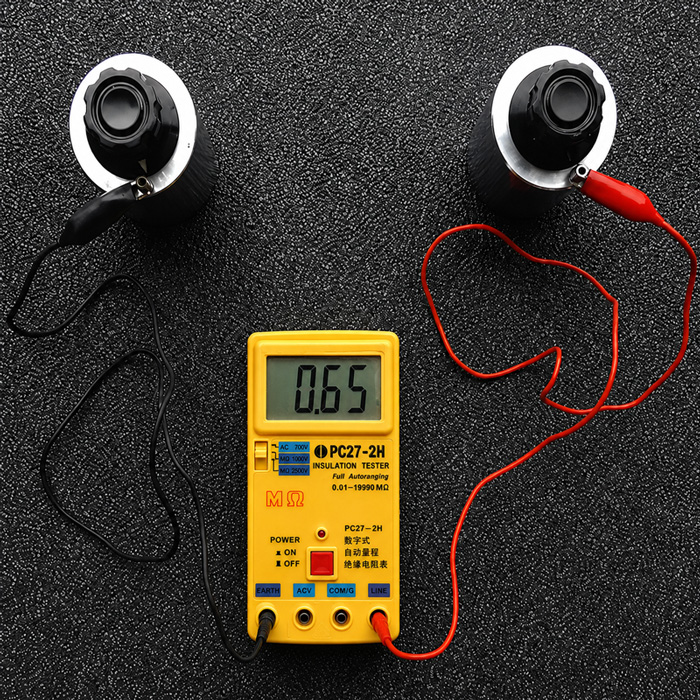

| 表面电阻 | GB/T 22374-2008、SJ/T 10694 | 1.0×10⁴～1.0×10⁹Ω | 可按需定制 10⁴～10⁶Ω 高敏感防静电等级 |
| 体积电阻 | GB/T 22374-2008、SJ/T 10694 | 1.0×10⁴～1.0×10⁹Ω·cm | 全域连续导电，无局部绝缘区域 |
| 静电衰减时间（5000V 降至 50V） | GJB 2605 | ≤0.5s | 电荷快速释放，无静电积聚 |
| 系统接地电阻 | 现场接地实测 | ≤100Ω | 铜箔层统一接入厂房接地极后方可达标 |
防静电补充说明
本品为本征永久防静电地坪，内部导电网络不会随地面磨损、环境湿度变化衰减；增设底层铜箔导电网格，形成底层汇流 + 内部三维导电砂双重防静电结构，静电导出稳定性大幅提升，满足军工、锂电、半导体等高等级防静电防爆使用需求。
