环氧复合钢丸地坪
性能特点
1. 铅笔硬度 7H，耐磨性优于普通环氧与常规水性聚氨酯。
2. 干摩擦系数≥0.88，防滑性能优异。
3. 耐磨失重低，抗划伤、抗碾压能力强。
4. 整体无缝、易清洁，使用寿命 10-15 年。
5. 符合 GB/T 22374-2018《地坪涂装材料》标准，环保无毒。
适用范围
关键字:
环氧复合钢丸地坪
类别:
环氧地坪系统

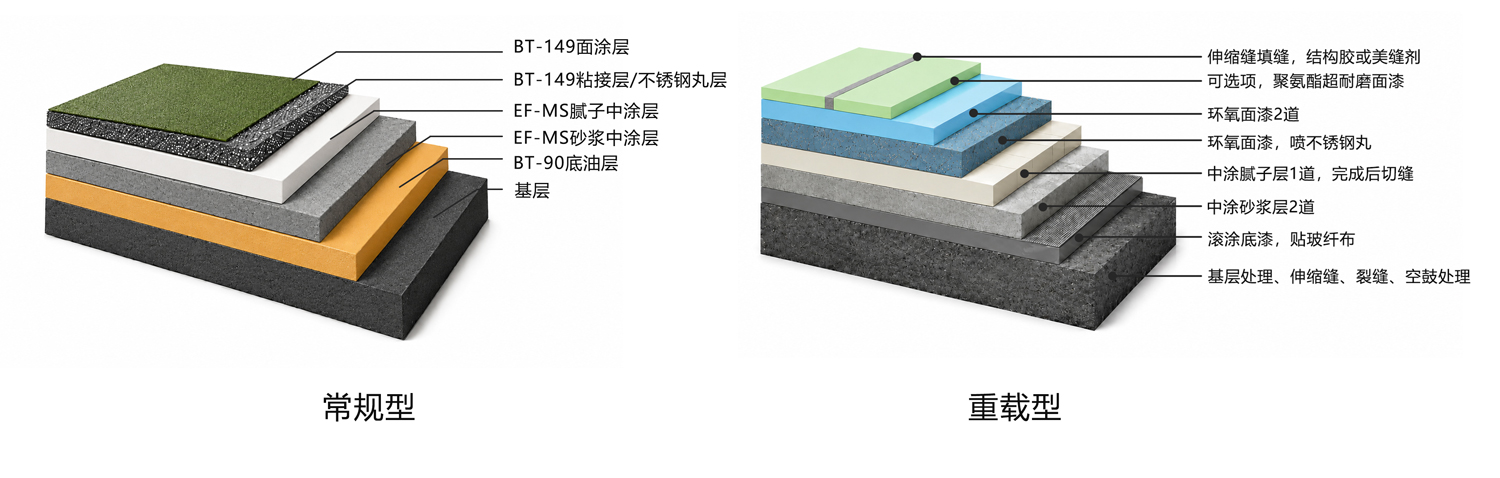

产品结构
施工工艺
| 施工步骤 | 施工内容 | 用量（单位：kg/㎡） |
|---|---|---|
| 基层处理 | 对地面打磨、修补、除尘，处理破损起砂部位，确保基面干净、坚固、平整。 | - |
| 底涂施工 | 倍特丽高附着力环氧底漆按配比混合搅拌，滚涂 / 批刮一遍，封闭基面、增强附着力。 | 0.15 - 0.20 |
| 中涂砂浆层 | 环氧中涂添加适量石英砂，平刀批刮，填补孔洞、提升强度。 | 0.30 - 0.80 |
| 中涂腻子层 | 环氧中涂调配腻子，批刮 1 - 2 道，表面平整无孔、无批刀印。 | 0.30 - 0.50 |

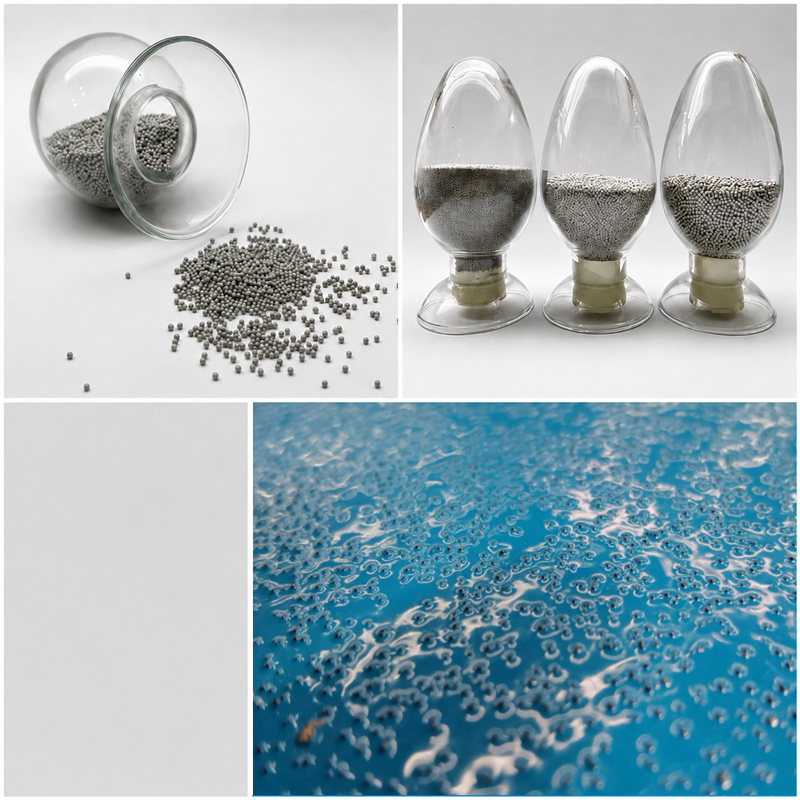

| 不锈钢钢丸层 | 均匀批刮 / 抛撒复合钢丸，分布均匀、结合牢固。 | 0.40 - 0.45 |
| 面涂施工 | 无溶剂环氧面漆按配比混合，先批刮后滚涂，涂层均匀无漏涂。 | 0.30 - 0.60 |
| 养护成型 | 12小时可上人，24小时可轻载，7天可正常重载使用。完工后不同阶段的使用限制。 | - |

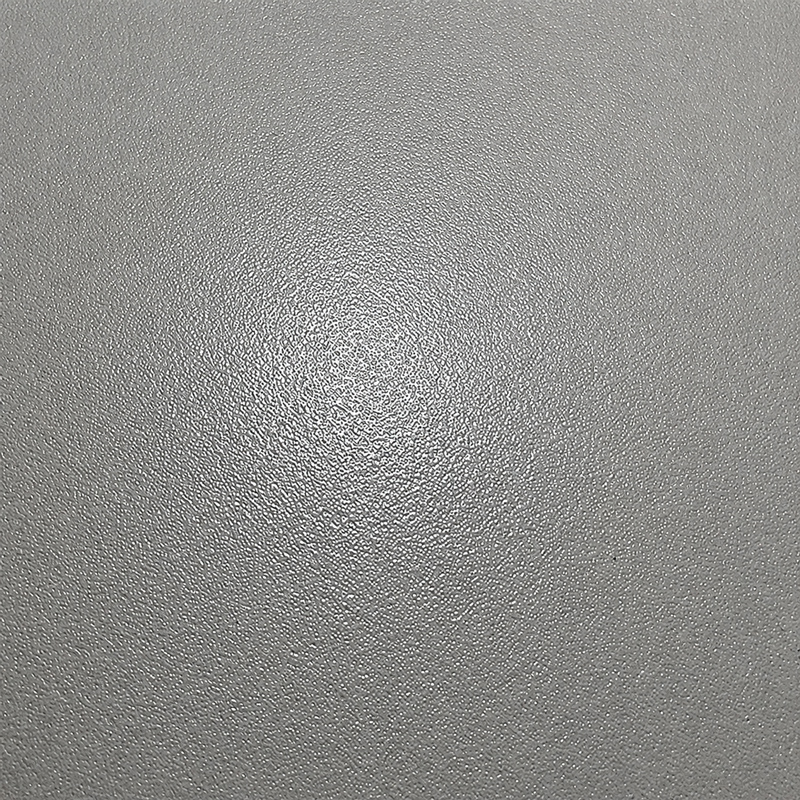

技术参数
| 检验项目 | 标准要求 | 检测结果 |
|---|---|---|
| 容器中状态 | 搅拌均匀、无硬块 | 符合 |
| 涂膜外观 | 正常、无缺陷 | 符合 |
| 表干时间（h） | ≤8 | ≤4 |
| 实干时间（h） | ≤48 | ≤24 |
| 铅笔硬度 | ≥6H | 7H |
| 耐磨性（750g/500r，g） | ≤0.030 | ≤0.010 |
| 拉伸粘结强度（MPa） | ≥2.0 | 3.4 |
| 耐冲击性 | 1000g 钢球 100cm 无裂纹、剥落 | 符合 |
| 耐水性（168h） | 不起泡、不剥落、轻微变色可恢复 | 符合 |
| 干摩擦系数 | ≥0.60 | ≥0.88 |
| TVOC 释放量（mg/m³） | ≤20 | 1.0 |
| 甲醛释放量（mg/m³） | ≤0.1 | 0.02 |
