BT-11 渗透型液体硬化剂地坪
性能特点
1、倍特丽®BT-12 渗透型液体硬化剂地坪为无色、无味、反应型活性化学共聚物，含有渗透性极强的活性物质，能够穿透混凝土表面，通过化学反应，将其中松散组分固化成结晶(水化硅酸硅 C-S-H)，形成正四面体的稳定结构，达到硬化混凝土基层的作用。
2、该产品为纯无机产品，安全环保无毒，可显著提高原水泥基类基层的致密性、耐磨性、憎水性、洁净防尘功能等。
3、尤其适合于高标号混凝土、水磨石、金钢砂地面上施工，配合带颜色基层或是染色剂可做成彩色硬化地面。
适用范围
关键字:
BT-11 渗透型液体硬化剂地坪
类别:
金刚砂固化地坪系统

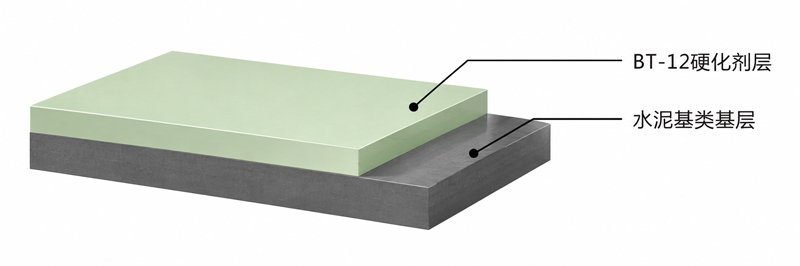

产品结构
施工工艺
1、基面要求：适用于水磨石、金刚砂、混凝土、水泥等基面，新浇注混凝土地坪必须经过至少养护7天以上。
2、基面处理：施工前，应先除去基面油污及浮灰，如基面有裂缝，应先进行修补；

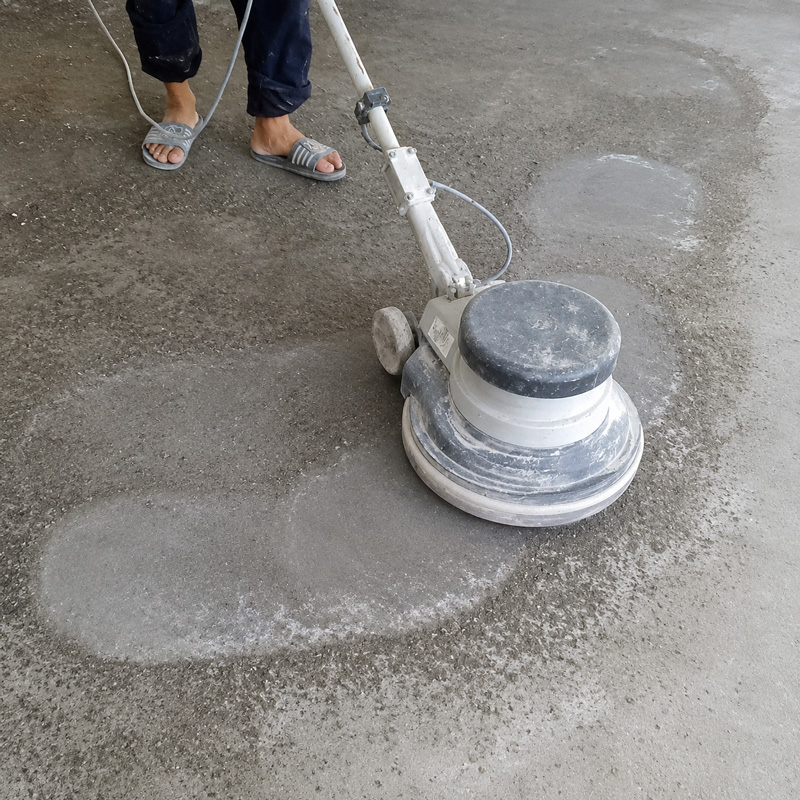

3、基面初磨：用50目、150目、300目磨片对地面进行研磨；
4、密封固化剂施工：打磨后基面风干后，均匀喷洒混凝土密封固化剂，
5、抛光处理：反应结束后用500目、800目、1000目、2000目磨片分别对地面进行打磨抛光。
6、地面保护：施工后表面明亮平滑，注意防尘。
7、施工完成：施工完成后即可开放使用。
技术参数
| 项目 | 标准 | 实测结果 |
|---|---|---|
| 耐磨度 | 系统施工后，30分钟内提高33％ | C20试块，原有表面耐磨度2.61，试验后耐磨度6.32 |
| 摩擦系数 | 干地表提高2，1．下％，湿地表提高46．8％。 | 试块原有摩擦系数：干地表71.1，湿地表47.3，处理后分别为86.3，69.4 |
| 防尘 | 系统施工2小时后，无灰尘产生 | 系统施工2小时后，无灰尘产生 |
| 风化 | 紫外线和喷水无不良影响。能有效阻止氯离子。有效延长混凝土寿命。 | 通过 |
| 养护能力 | 有效防止开裂，永久性养护 | 混凝土24小时熟化过程中，保水能力提高93．7％， |
| 结合力 | 结合力大大提高 | 环氧树脂结合力提高21.7％ |
| 抗压强度 | 抗压强度增加 | 7天后提高13％，27天后达到约40％，并随时间增加而提高 |
| 表面硬度 | 表面硬度提高20％ | 表面硬度提高150% |
| 抗撞击能力 | 提高抗冲击能力 | 抗冲击能力提高14％ |
| 耐腐蚀性 | 耐酸碱程度大幅提高。 | 30天后，耐酸碱性大大提高；经测试， 12个月后，试块经泡与酸碱测试液中，30天无明显变化 |
