混凝土基层中的水分，是影响树脂地坪施工质量和长期使用稳定性的重要因素之一。

如果基层含水率过高，水汽在温度、湿度及地下水压力变化作用下向上迁移，可能造成树脂地坪出现起泡、鼓包、针孔、脱层、附着力下降甚至大面积剥离等问题。

不过，不同树脂地坪体系的致密程度、透湿性能和固化机理不同，因此，对混凝土基层含水率的要求也存在明显差异。

水性环氧地坪漆施工效果

通常情况下，无溶剂型树脂体系对基层水分最为敏感，而水性环氧、水性聚氨酯砂浆以及水性环氧砂浆，对潮湿基层的适应能力相对更强。

需要特别说明：下文含水率数值属于常见工程控制参考值，实际施工时还应结合材料厂家技术数据表、基层龄期、环境温湿度、防潮层情况及现场检测方法综合判断。

一、无溶剂型环氧及聚氨酯树脂：基层含水率一般应＜4%

无溶剂环氧和无溶剂聚氨酯是目前工业地坪中应用较成熟的树脂体系，具有成膜厚度高、表面致密、机械性能好、装饰效果好等特点，可用于自流平、厚膜地坪以及多种工业地面系统。

停车场地坪施工效果

但与此同时，这类材料固化以后形成的涂膜通常较为致密，水汽透过能力较弱。

因此，一旦混凝土内部含有较多水分，水汽向上迁移后无法顺利通过树脂层释放，就可能在涂层与混凝土界面形成水汽压力。

当界面压力超过涂层与基层之间的粘结能力时，就可能出现：

• 地坪起泡；
• 局部鼓包；
• 涂膜脱层；
• 大面积剥离。

因此，无溶剂型环氧及聚氨酯地坪施工时，通常要求：

混凝土基层含水率＜4%。

其中，无溶剂聚氨酯体系不仅对基层含水率比较敏感，对施工环境中的空气相对湿度、基层温度以及露点条件也有较高要求。

二、水性环氧树脂：薄涂体系基层含水率一般要求＜6%

与无溶剂环氧相比，水性环氧固化后形成的微观结构并非完全致密。

水性环氧施工过程中，体系中的水分逐渐蒸发，在固化膜内部会形成一定数量的微细孔隙和连续通道。

这些微观孔隙使涂层具有一定的水汽透过能力。

从微观结构来看：

无溶剂环氧涂层结构更加连续、致密，水汽通道较少；而水性环氧内部存在较多微孔结构，因此水分具有一定的向外扩散能力。

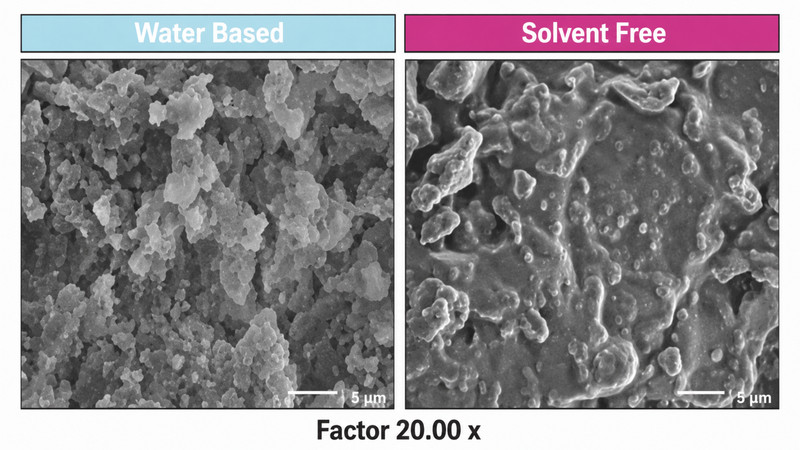

水性环氧和无溶剂环氧地坪微观结构对比

正因为具有一定的透湿能力，水性环氧对潮湿基层的适应性通常优于无溶剂环氧。

对于一般水性环氧薄涂体系，工程上通常建议：

混凝土基层含水率＜6%。

不过，“水性”并不意味着可以直接施工在任意潮湿地面上。

如果施工环境空气湿度过高，水分蒸发速度下降，同样可能影响水性环氧的正常成膜和固化，导致表面发白、发黏、强度不足等问题。

因此施工时仍需同步控制：

基层含水率 + 环境相对湿度 + 基层温度 + 露点温差。

三、水性聚氨酯砂浆：基层含水率一般可控制在＜10%

水性聚氨酯砂浆，也常被称为聚氨酯水泥砂浆地坪，属于有机树脂与无机胶凝材料共同作用形成的多组分地坪体系。

其固化过程不仅包括聚氨酯体系的化学反应，同时还伴随着水泥及活性无机材料的水化反应。

在这一过程中，体系中的部分水分会直接参与水泥水化，因此其对基层水分的容忍度明显高于普通无溶剂环氧地坪。

固化以后，聚氨酯砂浆内部形成特殊的有机—无机复合结构，并具有一定数量的微观通道，因此具有一定的水汽传递能力。

但需要注意：

“可透湿”并不等于“完全不怕潮湿”。

如果基层水分过高，大量水汽进入正在反应的聚氨酯体系，其中的水可能与异氰酸酯组分发生反应并产生气体。

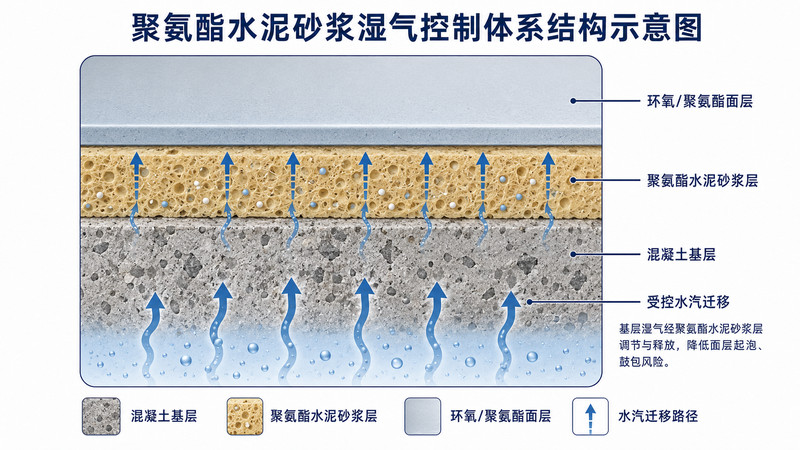

聚氨酯水泥砂浆湿气控制体系结构示意图

当气体无法及时释放时，就可能形成：

针孔、气泡、鼓包甚至局部脱层。

因此，水性聚氨酯砂浆虽然对潮湿基层的适应性较强，但通常仍建议：

基层含水率＜10%。

具体允许范围应以对应产品的技术数据和施工要求为准。

四、水性环氧砂浆：更适合潮湿基层及临时防潮处理

水性环氧砂浆通常由水性环氧树脂、改性水泥以及细骨料组成，是一种兼具有机树脂粘结性能和无机水泥水化特性的复合材料。

其固化后内部会形成类似蜂窝状的微观结构。

结构中既存在环氧树脂聚合物，也存在水泥水化产生的无机结构，同时形成大量微细空隙和水汽迁移通道。

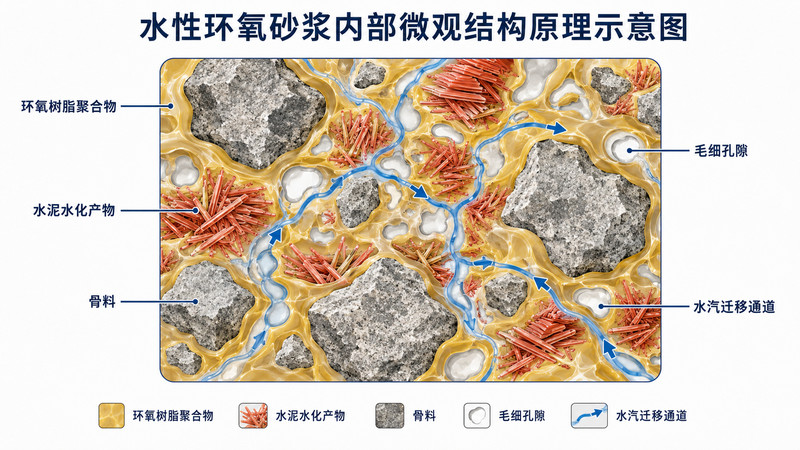

水性环氧砂浆结构示意图

与普通无溶剂环氧相比，这种结构具有两个明显特点：

第一，部分水分能够参与水泥水化反应；

第二，剩余水汽可以通过材料内部的微孔结构逐渐向外迁移。

因此，水性环氧砂浆对于潮湿混凝土基层具有更好的适应能力。

在部分工程中，它还会作为潮湿基层过渡层或临时防潮层使用，再在其上施工无溶剂环氧、自流平等致密型地坪体系。

在满足产品技术要求、混凝土表面无明水且基层达到规定强度的情况下，部分体系可以在龄期相对较短的混凝土基层上施工。

例如某些产品可允许在：

约7天龄期、表面无明水的混凝土基层上施工。

但这一条件与具体产品配方关系非常大，不能作为所有水性环氧砂浆的统一施工标准。

不同树脂地坪对基层含水率的参考要求

需要注意的是，单纯比较“含水率数字”并不能完全判断一个基层是否适合施工。

不同含水率仪器、测试深度和测试方法得到的数据可能存在差异，因此大型工业地坪项目应根据设计要求及材料系统选择合适的基层水分检测方法。

基层含水率合格，为什么地坪仍然会起鼓？

这是实际工程中经常被忽视的问题。

树脂地坪施工前，不仅要检查混凝土表面的含水率，还必须了解建筑结构是否进行了有效的地下防潮、防水或隔汽处理。

如果混凝土板下方没有设置可靠的防潮层或防水结构，地下水分可能持续通过毛细作用、蒸汽压力或渗透压力向上迁移。

此时即使施工当天检测到的表面含水率暂时合格，也不能代表后期不存在水汽风险。

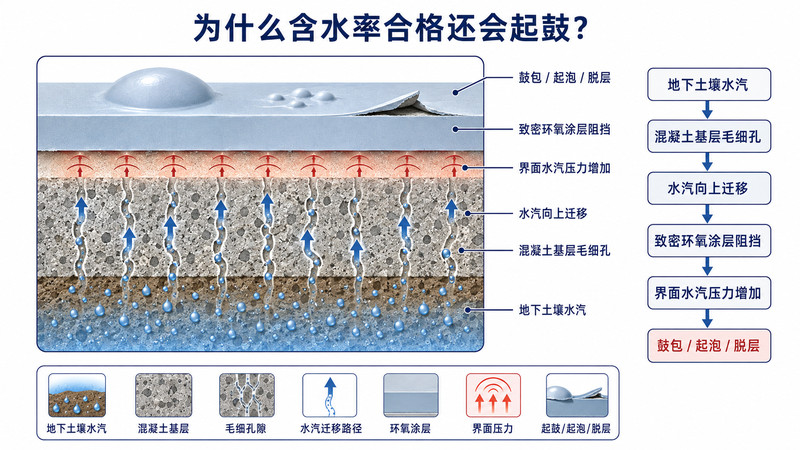

地坪起鼓脱层起泡原因

特别是在：

• 一楼工业厂房；
• 地下停车场；
• 地下室；
• 地下水位较高区域；
• 回填土结构；
• 长期潮湿环境；

更应该关注基层下方的防水、防潮结构。

当树脂地坪下方形成的水汽压力或渗透压力超过基层内部强度，或者超过涂层与混凝土之间的粘结强度时，就可能造成地坪起鼓、空鼓和脱层破坏。




树脂地坪并不是绝对“不透水”

从材料科学角度来看，几乎不存在绝对不可渗透的地坪材料，区别主要在于其渗透速率和水汽阻隔能力不同。

一般来说：

无溶剂树脂结构更加致密，阻隔水汽能力强，但对基层潮气更加敏感；水性树脂及有机—无机复合材料内部具有更多微孔结构，水汽释放能力更强，因此对潮湿基层的适应性也相对更好。

所以，地坪材料并不是简单地分成“防潮”和“不防潮”，而是应该根据具体基层环境选择合适的材料体系。




基层含水率是树脂地坪施工前必须控制的关键指标

很多树脂地坪出现起泡、起鼓、脱层，并不一定是面漆本身质量有问题，真正的原因可能隐藏在混凝土基层内部。

因此，专业的树脂地坪施工，在进场施工前应重点检查：

基层含水率、混凝土强度、基层龄期、防潮结构、环境湿度、基层温度以及露点条件。

只有先判断基层水分状态，再根据现场条件选择无溶剂环氧、水性环氧、聚氨酯砂浆或水性环氧砂浆等不同体系，才能有效降低地坪施工失败和后期使用过程中起泡、鼓包、脱层等质量风险。

地坪做得好不好，面层材料只是其中一部分，基层条件和材料体系是否匹配，往往才是决定地坪使用寿命的关键。
