水性环氧地坪为什么比油性环氧更透气？水汽扩散、潮湿基层与起鼓风险讲清

水性环氧地坪通常比俗称“油性环氧”的溶剂型或无溶剂环氧更容易传递水汽，主要原因是两者的分散状态、成膜路径和最终微观结构不同。水性环氧固化膜中可能保留较多微细通道，水蒸气扩散阻力相对较低；油性或无溶剂环氧更容易形成连续、致密的交联膜层。不过，透气不等于透水，水性环氧也不能覆盖持续渗水或替代建筑防水。

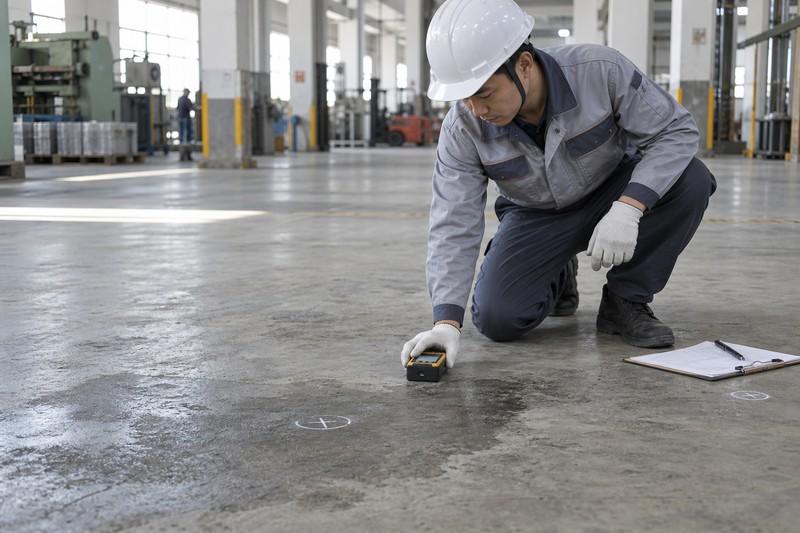

技术人员检测潮湿混凝土基层

先纠正一个常见说法：应当讲“透水汽”，而不是笼统讲“透水”

工程现场所说的“地坪透气”，通常指涂层允许水蒸气或空气以扩散方式缓慢通过，并不是液态水能够像穿过排水材料一样自由渗透。

水蒸气透过能力较高，可以缓解一部分来自混凝土内部的残余湿气；液态水透过则往往意味着涂层吸水、缺陷或防护能力下降。两者的驱动力、测试方法和工程后果并不相同，因此不能用“水性环氧透水性好”概括全部性能。

更准确的结论是：部分水性环氧体系对潮湿基层的适应性优于致密型环氧，但仍必须控制基层水分和持续水压。

水性环氧为什么会形成不同的微观结构？

水性环氧不是把已经成膜的环氧树脂简单“加水稀释”，而是让环氧树脂或固化组分以分散相存在于水中。施工后，体系要经历水分挥发、粒子接近与排列、粒子变形聚结、固化剂扩散和环氧交联等多个过程。

水性分散体系形成连续膜，需要经历水分挥发、粒子堆积、粒子变形以及相邻粒子间高分子链扩散。温度、湿度、配方和基层状态都会影响最终成膜质量。

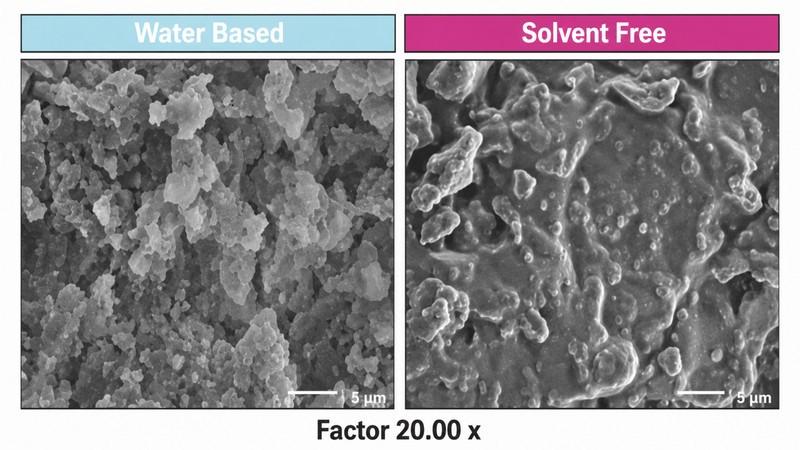

水性环氧与致密环氧微观结构对比

1. 固化从粒子界面开始，内部扩散逐渐受限

在部分双组分水性环氧分散体系中，固化剂先在环氧分散粒子表面发生反应。随着反应推进，粒子分子量和玻璃化温度升高，粒子逐渐变硬，固化剂继续向内部扩散会变慢。

这可能造成粒子表面与内部的反应程度不同，也会限制相邻粒子的充分融合。若温度偏低、通风不足、湿度过高或超过材料可使用时间，成膜不充分会更加明显。

2. 粒子边界和亲水组分会影响水汽迁移

水性体系固化后可能保留粒子边界、亲水基团、乳化或分散组分，以及水挥发后形成的细微孔隙。这些因素会提高涂膜对水分子的吸附与扩散能力。

如果粒子没有充分聚结，或涂膜中保留较多亲水组分和未完全反应物，耐水、耐污和耐化学性能也可能受到影响。因此，“更容易传递水汽”不是无条件的优点，它必须与涂层致密性和防护性能保持平衡。

3. 颜填料和施工结构也会改变孔隙

涂层是否透湿不能只看“水性”或“油性”标签。颜基比、填料粒径、膜厚、固化剂类型、乳化方式、施工遍数和养护条件，都会改变最终孔隙与扩散路径。

因此，两款不同配方的水性环氧，透湿能力可能差异很大；经过高性能改性的水性体系，也可能形成较致密、耐水的涂膜。具体项目仍应以产品技术资料和样板检测为准。

水性环氧与油性环氧，工程表现有什么区别？

这里的“油性环氧”是施工现场的习惯说法，通常包括溶剂型环氧和无溶剂环氧。两者并不完全相同，但与水性分散体系相比，通常更容易形成连续致密的树脂膜。

为什么透湿能力较高，仍然可能起泡和空鼓？

水汽迁移能力只能降低部分风险，不能消除水源。当混凝土板下没有可靠防潮层，或者存在地下水、管道渗漏、墙根返水和裂缝出水时，持续水压可能远高于涂层可以释放的速度。

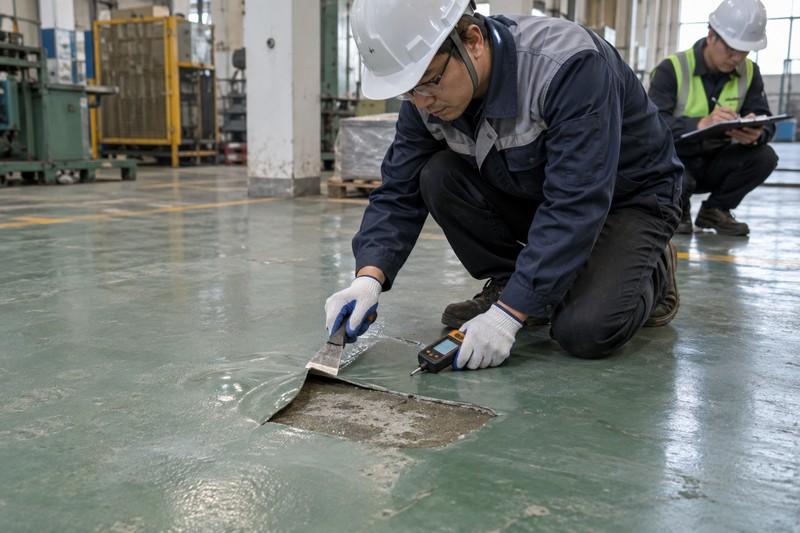

技术人员检查地坪水汽起鼓与脱层

此外，起鼓还可能与基层强度不足、浮浆未清除、油污、空鼓、底涂渗透不足、结露和层间污染有关。看到鼓包后，不能直接得出“材料不透气”的结论，应切开缺陷并结合含水检测、附着状态和水源变化判断。

透湿涂层可以释放有限的水蒸气，但不能承受持续渗水和负水压。这是选择水性环氧时最重要的边界。

潮湿基层能不能直接做水性环氧？

不能只凭手摸或地面颜色判断。施工前至少应检查：

1. 混凝土含水状态及测量方法；
2. 是否有明水、持续返潮或雨后水迹；
3. 基层强度、起砂、空鼓和裂缝；
4. 现场空气温湿度、基层温度与露点；
5. 原防潮层、防水层和排水系统是否有效；
6. 选用产品对基层和施工环境的明确要求。

倍特丽地坪漆 BT-05 水性环氧资料显示，该体系对潮湿地面具有较好的粘结适应性，施工结构可包括水性底涂、中涂、腻子以及滚涂或自流平面层。但这里的“潮湿适应性”不等于可以在明水、持续渗漏或强度不足的基层上直接覆盖。

水性环氧地坪怎样施工，才能兼顾成膜与透湿？

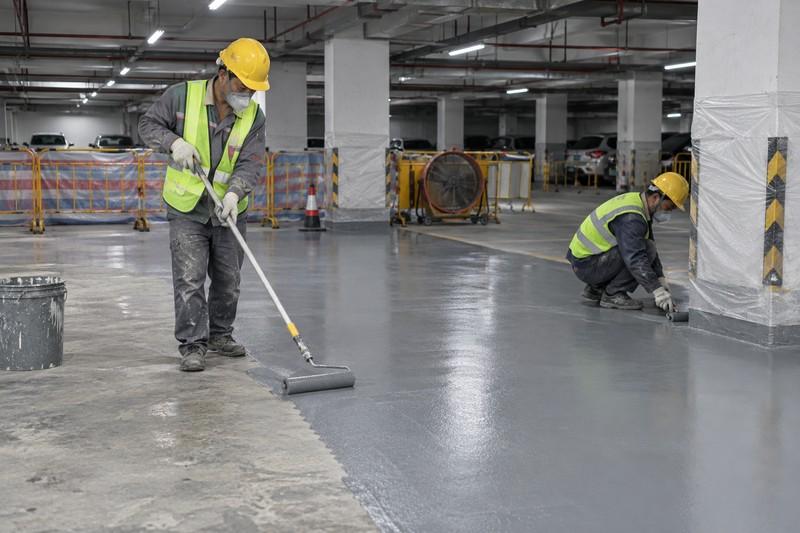

地下车库水性环氧滚涂施工

基层必须稳定、洁净，而不是单纯“有点潮”

施工前应机械打磨并除尘，清除浮浆、松散层、油污和失效旧漆。裂缝、坑洞和空鼓要分类修补；持续水源则应先从防水、排水或结构层面处理。

配比、加水量和搅拌顺序不能凭经验改变

水是分散介质，不代表现场可以任意加水。加水过多会改变固含、流变、遮盖和最终膜层性能。倍特丽地坪漆施工时，应依据相应产品说明控制组分配比、加水步骤、搅拌时间和单次配料量。

给水分挥发和粒子聚结留下条件

低温可能降低粒子变形与聚结能力，高湿和通风不足会延缓水分挥发，温度过高又可能让表面过快干燥并产生针孔或气泡。施工期间应持续记录环境条件，而不是只在开工前测一次。

根据倍特丽 BT-05 产品资料，在25℃条件下，涂层实干时间可至48小时，完全固化需7天。实际开放时间仍应结合温度、湿度、通风、膜厚和现场试验判断。

哪些场景可以优先评估水性环氧？

• 已投入使用、关注施工气味的地下车库或室内空间；
• 基层存在可控残余潮气，但没有明水和持续水压的区域；
• 需要整体无缝、易清洁和一般工业耐磨性能的轻中载空间；

如果场所存在长期热水冲洗、强酸碱、重载冲击、户外紫外线或持续负水压，则应重新比较聚氨酯砂浆、防腐体系、户外耐候体系或先行防水处理，不能强行在水性与油性环氧之间二选一。

常见问题

水性环氧越透气，孔隙是不是越多越好？

不是。过多孔隙可能降低耐水、耐污或耐化学性能。工程目标是在基层适应性、机械性能和防护能力之间取得平衡，而不是追求最大的透气率。

水性环氧地坪能防地下水吗？

不能据此认定。水性环氧是地坪涂装体系，不是结构防水或堵漏材料。持续渗水、裂缝出水和负水压应先处理水源。

油性环氧一定比水性环氧耐磨吗？

不能只按分散介质判断。耐磨还取决于树脂与固化剂、交联程度、颜填料、系统厚度、基层强度和养护条件，应比较具体产品数据和完整结构。

为什么水性环氧在高湿环境中也会发白或发黏？

高湿和通风不足会减慢水分挥发，影响粒子聚结和固化进程；基层温度接近露点时还可能结露。施工前后都要控制温湿度与通风。

怎样判断项目是否适合倍特丽地坪漆水性环氧体系？

应先检测基层含水、强度和附着状态，排除明水与持续渗漏，再结合荷载、清洁、气味、外观和开放时间做样板。只有现场条件与产品要求匹配，水性环氧的潮湿适应性才有实际意义。
