BT-15 水性聚氨酯砂浆地坪
性能特点
1、承受温度范围广，热膨胀系数与混凝土相近，在一般热循环中与基底不会产生位移差；
2、受冲击时有一定韧性，不会导致裂缝与脱层。含硅骨料，高度耐磨。
3、施工性能优异，材料固化速度快，无味，无毒，安全无污染；
4、耐受各种有机、无机酸、碱、胺、盐与溶剂。
5、无需额外设置切缝，可轻松保持并延长现有膨胀缝的寿命。
适用范围
特别适合需高温消毒水洗的食品加工厂、潮湿及干燥加工区、冷藏与冷冻区、奶制品厂、酿酒厂、蒸馏车间、实验室、化学品加工厂、纸浆纸业工厂、仓库及储藏区。
关键字:
BT-15 水性聚氨酯砂浆地坪
类别:
聚氨酯地坪系统

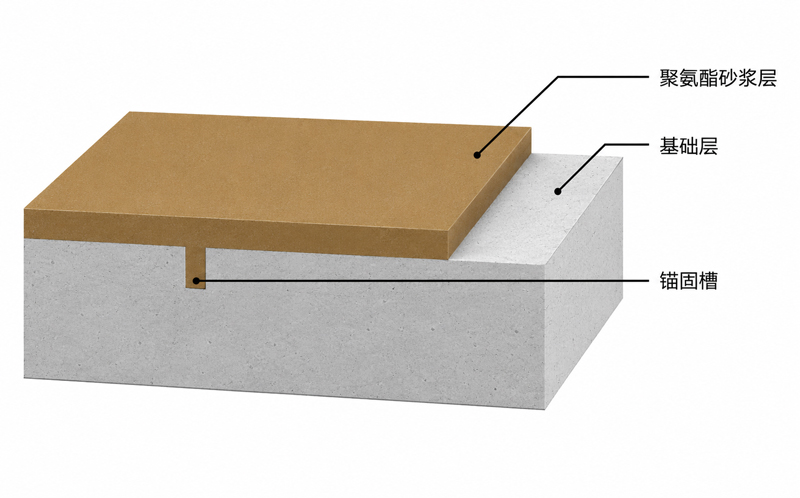

产品结构
施工工艺
| 涂层 | 材料 | 备注 |
|---|---|---|
| 底油 | 一般不需要 | 若地面有问题，可研磨/喷砂，环氧底油渗透加固、批刮砂浆找平等措施。 |
| 找平层（面层） | 镘刮聚氨酯砂浆第一遍，并用消泡滚筒来回进行滚动，将材料表面空气放出。 | 用量为2kg/m² |
| 面层 | 镘刮聚氨酯砂浆第二遍，并用消泡滚筒来回进行滚动，将材料表面空气放出。 | 用量为2-10kg/m² |
技术参数
| 项目 | 检测标准 | 实值测 |
|---|---|---|
| 厚度 | 常规Ⅰ型（平滑表面） | 2.0毫米厚 约4公斤/平米4.0毫米厚 约8公斤/平米 |
| 耐高低温Ⅱ型（粗糙表面） | 4.0毫米厚 约6 公斤/平米6.0毫米厚 约12公斤/平米 | |
| 使用温度 | 常规Ⅰ型 | 最低-5ºC / 最高 65ºC本产品并非设计可抵御热冲击，不推荐高温蒸汽清洗。 |
| 耐高低温Ⅱ型 | 最低-40ºC / 最高 115ºC | |
| 施工温度 | 最低 10ºC / 最高 30ºC 最佳施工温度：20 ºC-25 ºC | |
| 密度 | ASTM C 905 | 1.93 kg/L |
| 流动度 | ASTM C230 | 330 mm |
| 施工硬化时间 | 初凝时间 20ºC/4毫米条件下，为25-30分钟可步行 20ºC/4毫米条件下， 为10-12小时轻交通 20ºC/4毫米条件下， 为14-16小时完全硬化 20ºC/4 毫米条件下，为五天 | |
| 软化点 | 130 ºC | |
| 抗压强度 | ASTM C 579 | 24小时 27 Mpa 7 天 37 Mpa 28 天 40 MPa |
| 抗拉强度 | ASTM C 307 | 6.5 MPa |
| 抗折强度 | ASTM C 580 | 14.7 MPa |
| 粘结强度 | ASTM D 4541 | > 1.75 MPa (混凝土先失效) |
| 硬度/肖氏硬度D | ASTM D2240 | 80-85 |
| 耐冲击性 | ASTM D 2794 | 6.81焦耳/ 3毫米厚度 |
| 耐磨性 | ASTM D 4060H-22/1000 cycles/1000 g | -2.26 g |
| 摩擦系数 | ASTM D 1894-61T | 钢 0.3 橡胶 0.5 |
| 热膨胀系数 | ASTM D 696 | 1.6 x 10-5 mm/mm/ºC |
| 吸水率 | ASTM C 413 | 0.10% |
| VOC | GB/T 22374-2008 | < 20 g/L |
