防静电ESD功能地坪

防静电聚氨酯超耐磨地坪

Name: 防静电聚氨酯超耐磨地坪
Brand: 倍特丽
SKU: 218

性能特点

1.以碳纤维+单壁碳纳米管为面涂导电介质，永久性导静电

2.哑光、高硬度、高耐磨、使用寿命长

3.采用无溶剂配方，施工无气味，安全环保无毒

4.耐紫外线、防滑

适用范围

电子厂、半导体车间、SMT车间、精密仪器厂、通信设备车间、数据机房、实验室、医药洁净区、自动化生产线、AGV运行区域等

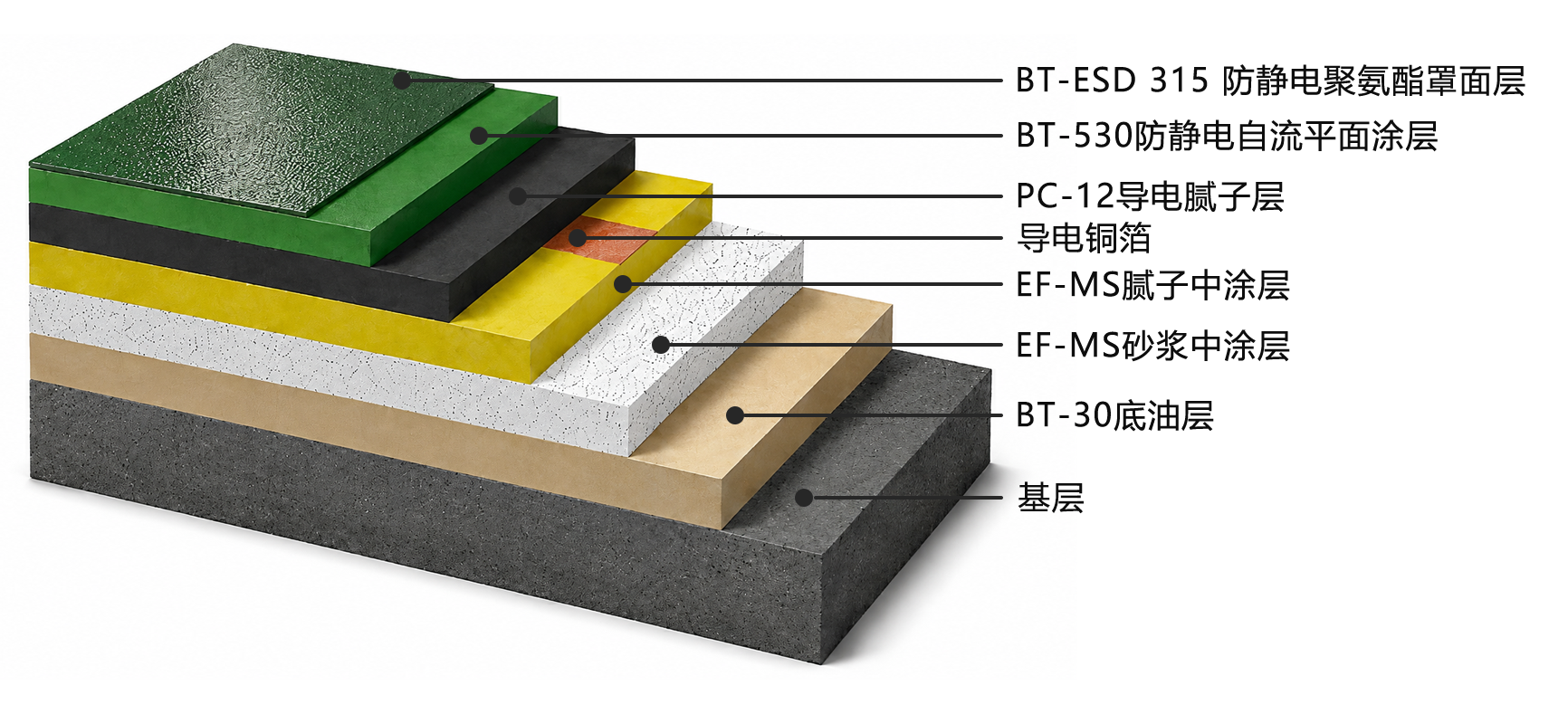

产品结构

关键字:

防静电聚氨酯超耐磨地坪

类别:

防静电ESD功能地坪

施工工艺

施工步骤	1. 基面处理：依基面的状况做好修补、打磨、除尘
	2. 滚刷底涂：采用倍特丽® BT-30# 底漆滚涂一遍，增强表面附着力
	3. 批刮砂浆中涂：将倍特丽®EF-MB或EF-MS加入石英砂，用平板钢刀将其均匀批刮多道
	4. 将倍特丽®EF-MB或EF-MS加入腻子粉，用平板钢刀将其均匀批刮1—2道
	5. 铺设导电铜网：导电铜网 # 形铺设。
	6.批刮导电腻子：用倍特丽®PC-12#高固含防静电底油，先用长毛滚筒滚刷一道、固化后再用平板刮刀批刮一道，以无毛刺、漏涂为准
	7. 防静电面涂：采用刮涂工艺施工倍特丽® BT-530#防静电面涂镘刮一道，完工后整体平整洁净，颜色均一
	8. 防静电罩面：辊涂，即使用平板钢刀把BT-ESD-315防静电聚氨酯超耐磨面漆均匀刮开，再用短毛滚筒横竖二遍滚涂，使其均匀。
工期	一间房约10天，一层楼约15天
干燥时间	2天（养护期不要自行使用）

技术参数

序号	一级测试项目	二级测试项目	标准要求（R型面漆）	实测结果	单项结论
1	容器中状态		搅拌后呈均匀状态，无硬块	搅拌后呈均匀状态，无硬块	合格
2	涂膜外观		表面平整、无明显可见的缩孔、浮色、发花、起皱、针孔、开裂等现象	表面平整、无明显可见的缩孔、浮色、发花、起皱、针孔、开裂等现象	合格
3	干燥时间，h	表干	≤8	≤3	合格
4	干燥时间，h	实干	≤48	≤22	合格
5	硬度	铅笔硬度（擦伤）	商定	5H	合格
6	耐磨性（750g/500r）/g		≤0.030	0.014	合格
7	拉伸粘结强度/MPa	标准条件	≥2.0	4.9	合格
8	拉伸粘结强度/MPa	浸水后	≥2.0	4.5	合格
9	耐冲击性	轻载（500g钢球）	涂膜无裂纹、无剥落	涂膜无裂纹、无剥落	合格
10	耐人工气候老化性（400h）		不起泡、不剥落、无裂纹，粉化≤1级，变色≤2级	不起泡、不剥落、无裂纹，粉化0级，变色1级	合格
11	耐水性（168h）		不起泡、不剥落，允许轻微变色，2h后恢复	不起泡、不剥落、无变色	合格
12	耐化学性	耐碱性（20% NaOH，72h）	不起泡、不剥落，允许轻微变色	不起泡、不剥落、无变色	合格
13	耐化学性	耐酸性（10% H₂SO₄，48h）	不起泡、不剥落，允许轻微变色	不起泡、不剥落、有轻微变色	合格
14	耐化学性	耐油性（120#溶剂油，72h）	不起泡、不剥落，允许轻微变色	不起泡、不剥落、无变色	合格
15	挥发性有机化合物含量（VOC）/（g/L）		≤500	29	合格
16	游离甲醛/（mg/kg）		≤500	未检出	合格
17	苯/（g/kg）		≤2	未检出	合格
18	甲苯、乙苯、二甲苯的总和/（g/kg）		≤200	3.8	合格
19	乙二醇醚及醚酯总和/（mg/kg）		≤300	未检出	合格
20	游离二异氰酸酯（TDI、HDI）（限聚氨酯类）/（g/kg）		≤2	未检出	合格
21	邻苯二甲酸酯含量/%	邻苯二甲酸二（2-乙基）己酯（DEHP）	≤0.1	未检出	合格
22	邻苯二甲酸酯含量/%	邻苯二甲酸二丁酯（DBP）	≤0.1	未检出	合格
23	邻苯二甲酸酯含量/%	邻苯二甲酸丁基苄基酯（BBP）	≤0.1	未检出	合格
24	邻苯二甲酸酯含量/%	邻苯二甲酸二辛酯（DNOP）	≤0.1	未检出	合格
25	邻苯二甲酸酯含量/%	邻苯二甲酸二异壬酯（DINP）	≤0.1	未检出	合格
26	邻苯二甲酸酯含量/%	邻苯二甲酸二异癸酯（DIDP）	≤0.1	未检出	合格
27	可溶性重金属	铅（Pb），mg/kg	≤30	未检出	合格
28	可溶性重金属	镉（Cd），mg/kg	≤30	未检出	合格
29	可溶性重金属	铬（Cr），mg/kg	≤30	14	合格
30	可溶性重金属	汞（Hg），mg/kg	≤10	未检出	合格
